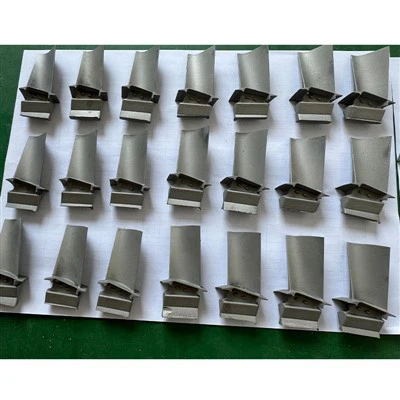

Vakuumstøbte turbinehjulblad

Nøglekarakteristika ved vakuumstøbning af turbinehjulblade

Materialevalg:

Jetturbinevinger er typisk lavet af avancerede materialer kendt som superlegeringer. Superlegeringer udviser enestående varmebestandighed, mekanisk styrke og modstandsdygtighed over for korrosion, hvilket gør dem velegnede til højtemperaturmiljøet i gasturbinemotorer.

Aerodynamisk design:

Profilen af ​​turbinevinger er omhyggeligt designet til at optimere deres aerodynamiske effektivitet. Dette design maksimerer energiudvindingen fra udstødningsgasserne og minimerer samtidig tab.

Kølemekanismer:

På grund af de ekstreme temperaturer, de møder, har turbinevinger ofte interne kølekanaler eller bruger specialiserede køleteknikker for at forhindre overophedning og sikre strukturel integritet.

Præcisionsfremstilling:

Jetturbinevinger fremstilles ved hjælp af avancerede teknikker såsom investeringsstøbning eller additiv fremstilling (3D-print). Disse metoder sikrer de indviklede geometrier og præcise tolerancer, der er nødvendige for effektiv drift.

vakuumstøbte turbinehjulblade er et kritisk element i gasturbinemotorer, hvilket bidrager til deres effektivitet, effekt og overordnede pålidelighed. Den kontinuerlige udvikling af avancerede materialer, fremstillingsmetoder og aerodynamiske design forbedrer ydeevnen og levetiden af ​​disse væsentlige komponenter.

Vakuumstøbning, også kendt som investeringsstøbning eller tabt voksstøbning, er en fremstillingsproces, der bruges til at producere turbinehjulsblade. Processen forløber normalt sådan:

Modeloprettelse: Processen begynder med skabelsen af ​​en mastermodel af turbinebladene. Modellen, som normalt er lavet af voks eller lignende materiale, er en nøjagtig kopi af den ønskede slutdel.
Montering: Voksmønsteret samles derefter på et centralt voksløbersystem, der danner hældesystemet for det smeltede metal. På grund af sin forgrenede struktur omtales denne komponent ofte som et "træ".
Indlejring: Dyp eller belæg det samlede voksmønster med keramisk opslæmning for at danne en keramisk skal rundt om voksmønsteret. Denne skal får derefter lov til at tørre og hærde.
Afvoksning: Efter at den keramiske skal er tør, opvarmes hele samlingen for at smelte og fjerne voksen fra den keramiske skal. Dette efterlader et turbinebladformet hulrum i den keramiske skal.
Støbning: Den keramiske skal placeres derefter i en ovn og opvarmes til høje temperaturer som forberedelse til injektion af smeltet metal. Smeltet metal (normalt en højstyrkelegering såsom en nikkelbaseret superlegering) hældes eller sprøjtes ind i hulrummet efterladt af den smeltede voks.
Afkøling og størkning: Efter at det smeltede metal er indført, afkøles den keramiske skal, hvilket tillader metallet at størkne og danne formen på turbinebladene.
Fjernelse af kappen: Når metallet afkøles og størkner, adskilles det keramiske hus fra støbningen og afslører den færdige turbinevinge.
Efterbehandling: Støbte turbinevinger kan gennemgå yderligere efterbehandlingsprocesser, såsom bearbejdning eller overfladebehandling, for at opnå de ønskede slutmål og overfladekvalitet.

Vakuumstøbning er en højpræcision og alsidig proces, der kan producere komplekse turbinevinger med fremragende dimensionsnøjagtighed og overfladefinish. Det er meget udbredt i rumfart, elproduktion, bilindustrien og andre industrier til fremstilling af turbinekomponenter med krævende ydeevnekrav.
