Turbofanmotorer er vigtige gasturbine-baserede motorer. De driver mange fly og UAV'er (droner). Lad os se på, hvordan de fungerer, deres effektivitet, sammenligning og hoveddele.

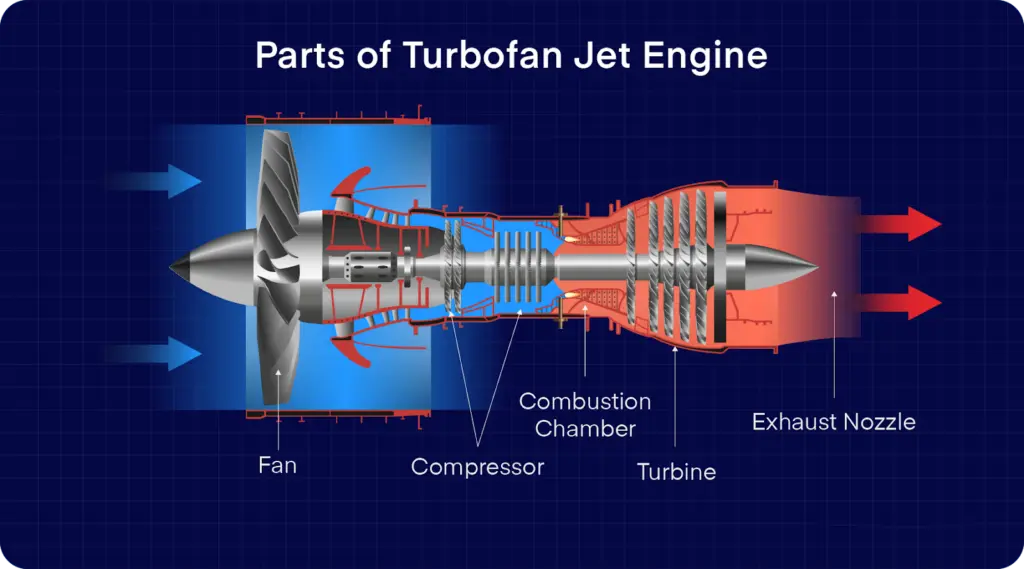

Hovedkomponenteraf en turbinemotor
En turbofanmotor har flere nøgledele:
- Ventilator: Hjælper fremstød ved at fremskynde en masse luft.
- Kompressor: Hæver trykket og temperaturen på den indkommende luft.
- Forbrændingskammer: Hvor luft blandes med brændstof og antændes.
- Turbine: Tager energi fra varme gasser til at drive kompressoren og blæseren.
- Aksel: Forbinder roterende dele.
- Dyse: Fremskynder udstødningsgasserne for at skabe tryk.
Ventilatoren tilføjer ekstra tryk. Kompressoren og turbinerne holder motoren kørende. Til sidst skyder dysen gasser ud med høj hastighed for at flytte UAV'en fremad.
Sådan fungerer turbofanmotorer
Turbofan-motorer fungerer meget som turboprop-motorer. Sådan gør du trin for trin:
- Luftindtag og division: En blæser trækker luft ind i motoren. Luften deler sig i to baner. Man går ind i motorkernen for at brænde. Den anden (bypass-luft) strømmer rundt om kernen gennem en kanal.
- Kompressionsproces: Luft, der kommer ind i kernen, går først gennem en lav-trykkompressor (LPC). LPC'en hæver lufttrykket. Derefter bevæger luften sig til en høj-kompressor (HPC). HPC'en komprimerer luften mere, hvilket gør den meget under tryk og varm.
- Forbrænding og turbinevirkning: I forbrændingskammeret blandes trykluften med brændstof og antændes af sig selv. Efter afbrænding strømmer høj-energigassen ind i høj-højtryksturbinen (HPT) og derefter lavtryksturbinen (LPT). Disse turbiner tager energi fra gassen: noget energi driver kompressorerne og blæseren. Resten kommer ud som en hurtig stråle gennem udstødningsdysen.
- Thrust Generation: De hurtige udstødningsgasser skyder op i luften og skaber skub til at flytte UAV'en fremad. Bypass-luftstrømmen fra ventilatoren slutter sig til udstødningsstrømmen, hvilket giver mere tryk generelt. Bypass-luftstrømmen er en smule hurtigere end den frie luftstrøm. Så en turbofan får tryk fra både kernen og blæseren.
Turbinemotorens effektivitet og anvendelser
Effektivitetsfordelene
Turbofan-motorer leverer enestående effektivitet, alt takket være deres innovative bypass-design. Kernen i denne ydeevne er bypass-forholdet-forholdet mellem luft, der strømmer rundt om motorkernen (bypass-luft) og luften, der kommer ind i kernen til forbrænding. I modsætning til turbojetfly, der udelukkende er afhængige af brændstof-forbrænding af kerneluftstrøm for at generere tryk, bruger turbofans en stor frontventilator til at accelerere massive mængder bypass-luft. Denne bypass-luft bidrager til fremdrift uden at forbruge ekstra brændstof, hvilket betyder, at turbofans producerer mere total tryk, mens de bruger næsten samme mængde brændstof som en turbojets kerne.
Effektivitetsgabet udvides yderligere med forskellige bypass-konfigurationer: Høje-bypass-turbofans (med bypass-forhold på 5:1 eller højere) kommer tæt på at matche brændstofeffektiviteten for turboprops, men med den vigtigste fordel, at de opererer ved meget højere subsoniske hastigheder (ideel til kommerciel flyvning). Selv lav-bypass-turbofans-designet til militær brug-overgår traditionelle turbojetfly og opnår en bedre balance mellem trykeffekt og brændstoføkonomi, især
under lange krydstogtfaser.
Brugsscenarier
Turbofans' fleksible design gør dem uundværlige på tværs af både civil og militær luftfart, med konfigurationer skræddersyet til specifikke behov. I civil luftfart er næsten alle kommercielle passagerfly (fra smalle-body-jetfly som Boeing 737 til wide-fly som Airbus A350) afhængige af høje-bypass-turbofans. Deres kombination af brændstofeffektivitet og hastighed gør det muligt for flyselskaber at drive langdistanceruter økonomisk, samtidig med at flytiden holdes konkurrencedygtig.
Til militære applikationer bruger moderne jagerfly (såsom F-16 og F-35) lav-bypass turbofans. Disse motorer prioriterer kompakt størrelse og høje trækkraft-til-vægtforhold, og det er afgørende, at de kan integrere efterbrændere-enheder, der sprøjter ekstra brændstof ind i udstødningen for at øge hastigheden til luftkampe eller aflytninger. Høj-bypass-turbofans kan derimod ikke rumme efterbrændere på grund af deres store bypass-kanaler, hvilket gør lav-bypass-modeller til det bedste for militære hurtige jetfly. Ud over kampfly bruger militære transportfly også turbofans, der udnytter deres effektivitet til at transportere tung last over lange afstande. Denne tilpasningsevne cementerer turbofans som det mest alsidige fremdriftsvalg i moderne luftfart.
Turbojet vs. Turbofan Engines: En sammenligning
- Thrust Generation & Brændstofeffektivitet: Turbojets er udelukkende afhængige af at komprimere, brænde og udstøde en lille mængde luft ved supersoniske hastigheder for at skabe trækkraft-dette spilder betydeligt brændstof, især ved subsoniske hastigheder. Turbofans bruger dog en stor frontventilator til at trække ind og accelerere en enorm mængde "bypass-luft" omkring motorkernen. Denne bypass-luft bidrager til fremstød uden ekstra brændstof, mens kun en lille del af luften kommer ind i kernen til forbrænding. Resultatet: turbofans producerer mere trækkraft pr. brændstofenhed, hvor high-bypass-modeller (til passagerfly) er langt mere effektive end nogen turbojet.
- Støjniveauer: Turbojetfly producerer intens støj på grund af deres høje-udstødningsgasser. Turbofans er meget mere støjsvage, fordi bypass-luften blandes med og bremser den varme kerne-udstødning, hvilket reducerer turbulens og støj. Dette er afgørende for kommercielle lufthavne, hvor støjrestriktioner gør turbofans til det eneste levedygtige valg.
- Alsidighed i applikationer: turbojetmotorer blev engang brugt i tidlige kampfly på grund af deres evne til at opnå høje hastigheder, men de er nu stort set erstattet af turbofans i de fleste fly. Turbofan-motorer er meget udbredt i både civil luftfart (som kommercielle passagerfly) og militær luftfart (såsom moderne kampfly og transportfly).
- Driftsomkostninger: Takket være bedre brændstofeffektivitet og lavere slid (fra reduceret kernespænding) reducerer turbofans driftsomkostningerne for flyselskaber og militær. Turbojets høje brændstofforbrug og vedligeholdelsesbehov gør dem langt mindre økonomiske til almindelig brug.
Konklusion
Turbofan-motorer dominerer luftfarten i dag, fordi de er kraftfulde, effektive og fleksible. De bruger mindre brændstof end turbojetfly, larmer mindre og kan designes til både passagerfly og militærjetfly. Denne blanding af ydeevne og effektivitet gør turbofans til det bedste valg for de fleste moderne fly, og de vil sandsynligvis forblive den primære type motor i himlen i de kommende år.
